一般的情況是把儲氣罐放在了整個空壓機系統的后面，這樣選擇的原因是考慮到儲氣罐的儲氣作用，但忽略了空壓機壓力測試點和儲氣罐的除水排污功能。

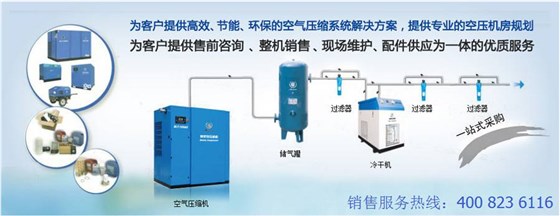

在空壓站運轉的實踐中，我們不難發現，空壓機系統連接正確的順序是：

1、空壓機;儲氣罐;主管路過濾器;冷凍式干燥機;油水過濾器;油霧過濾器;儲氣罐(可加可不加，影響不是太大，如果空間夠大，我們建議加上，能夠保證足夠的供氣)

2、空壓機;儲氣罐;油水過濾器;油霧過濾器;吸附式干燥機;主管路過濾器;儲氣罐(可加可不加，影響不是太大，如果空間夠大，我們建議加上，能夠保證足夠的供氣)

3、空壓機;儲氣罐;主管路過濾器;組合式干燥機;油水過濾器;油霧過濾器;儲氣罐(可加可不加，影響不是太大，如果空間夠大，我們建議加上，能夠保證足夠的供氣)

4、空壓機;儲氣罐;壓縮熱干燥機;主管路過濾器;油水過濾器;油霧過濾器;儲氣罐(可加可不加，影響不是太大，如果空間夠大，我們建議加上，能夠保證足夠的供氣)

以上空壓機系統的配置不難發現，隨著干燥機的不同，過濾器的安裝順序是不一樣的，但空壓機和儲氣罐的順序沒有變。你肯定會問：為什么是這樣？這樣連接有什么好處？請往下看。

我們先了解一下儲氣罐的作用：

儲氣罐除了儲氣的作用外，還可當做一個初級的除油水過濾器。壓縮空氣從儲氣罐的低端進入，高端輸出，油和水的混合物沉淀，這樣無形中就完成了排油水的任務，這就是為什么為儲氣罐排水的時候里面含有油的原因。

那么儲氣罐怎么選配呢？多少流量的壓縮空氣配多大的儲氣罐呢？

儲氣罐的主要作用是儲氣，可有效的防止空壓機的頻繁啟動，對于用氣不穩定的工況，儲氣罐的選擇尤為重要。儲氣罐的實踐選用是壓縮機產氣量的1/3-1/5，也就是說3m³的空壓機選用1m³的儲氣罐或者0.75m³的儲氣罐。當然這個是綜合考慮的較優方案，選擇大了可能出現浪費情況。
